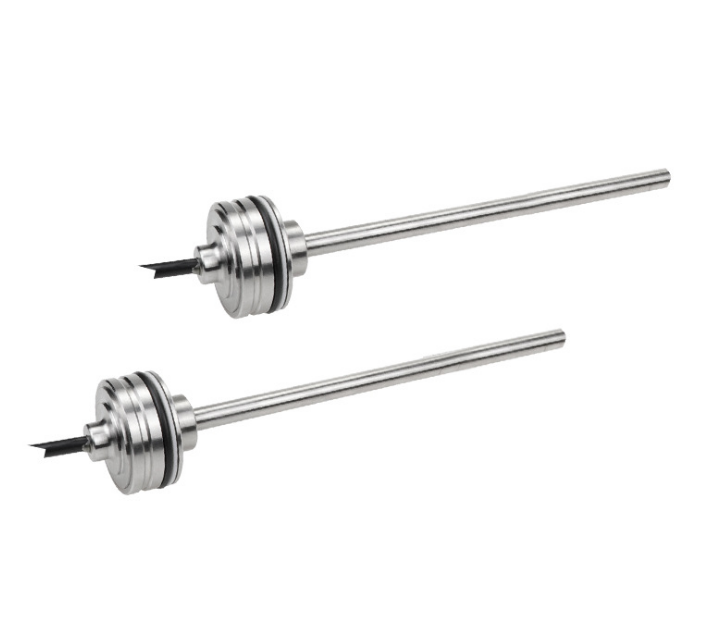

MH型是为了快速澎胀的工农业车辆与行走机械市场需求而开发的，外形尺寸小巧，非常适合双耳环油缸的安装使用。MH型把敏感元件和电子模块做成一体化，由于体积小巧，测量精确，抗震力强，非常适合在极恶劣的环境下工作。它的供电要求符合工业车辆的规格标准( 12Vdc或24Vdc均可)， 很适合安装于如推土机、垃圾车又或收割机械上的液压缸应用。( MH型通过CE认证，符合ISO标准14982和11452-5，即农林业机械的EMC电子干扰测试标准。)
MH型和其它系列位移传感器一样，为非接触式，利用位置磁铁作感测。MH型的外壳提供外管直径为7mm和10mm两种尺寸的耐压圆管供用户选择，也可以根据客户要求OEM。
技术参数：
| 输入 | |
| 测量数据 | 直线位移 |
| 测量行程 | 50mm～5000mm 根据用户需要定制 |
| 输出 | |
| 介面 | SSI同步串行接口 |
| 数据格式 | 二进制或格雷码选项提供奇偶校验和错误位 |
| 数据长度 | 8～32位 |
| 数据速度 | 70kBd～1MBd按电缆的长度而定： |
| 线长：<3 <50 <100 <200 <400 m | |
| 速率：1000 <400 <300 <200 <100kBd | |
| 量程 | <300 <750 <1000 <2000 <5000 mm |
| 更新频率 | 3.0 2.5 2.0 1.5 0.5 kHz |
| 精度 | |
| 分辨率 | 0.5/1/2/5/10/20/50/100 um |
| 非线性度 | <满量程的0.01%（≥100um） |
| 重复精度 | <满量程的0.001%或与分辨率一样 |
| 工作条件 | |
| 磁环速度 | 任意 |
| 工作温度 | -40～85℃ |
| 湿度/露点 | 湿度90%，不能结露 |
| 温度系数 | <30ppm/℃ |
| 防护等级 | IP67 不锈钢外管 |
| 结构与材料 | |
| RH系列 | 电子仓 不锈钢304或316L测杆 不锈钢304或316L磁环 标准磁环或开口磁环 |
| 外管压力 | 安装在液气缸内时为400bar/600bar（峰值） |
| 安装 | |
| 安装方向 | 任意方向 |
| 螺纹形式 | 公制M18×1.5，M20×1.5英制 3/4″-16UNF-3A |
| 电气连接 | |
| 出线方式 | 防水接头或航空插头 |
| 输入电压 | 24Vdc(-15～+20%) |
| 极性保护 | ≤-30Vdc |
| 超压保护 | ≤36Vdc |
| 工作电流 | <70mA（随量程大小而变） |
SSI出方式
SSI（Synchronized Serial Interface）同步串连界面数字输出，它提供即时的同步位置输出。SSI主要功能为同步数据交换。因为同步，所以应用在闭环控制系统上十分容易，更能与大多数控制器连接，非常经济实用。它能把磁环的实时位置，转化成一个24、25或者26位（二进制或者格雷码）的串行数据格式。在收到控制器提供的时钟信号后，以RS485/RS422串行通讯方式传至控制器。SSI信号对噪音的抗扰性极高，最远距离可以达到500m，数据传送的速度可任选，而且不受数据长度和分辨率影响。
SSI输的数据格式与绝对值编码器完全相同，可直接替换绝对值编码器，能与PLC功能模块（如西门子SM338及ET200中SM138）直接连接。
耐压外管尺寸及安装说明
MH系列耐压外管，不锈钢电子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达35MPa连续（70MPa峰值）。
